QRM Eliminator SPATIAL FILTER 2024 ( poniżej opisu dżwiękowa prezentacja działania )

Służy do częściowej lub całkowitej eliminacji zakłóceń radiowych w kanale odbiorczym fonicznym lub CW.

Wyjaśnienie idei:
Wyobraź sobie że idziesz chodnikiem. Z prawej strony słyszysz przejeżdżające samochody. Z lewej strony kobieta mówi do Ciebie. Przed Tobą przechodzień rozmawia przez telefon.
Hałas samochodów i głos przechodnia to dla Ciebie QRM-y. Wszystko słyszysz ale zwracasz uwagę na lewą stronę i kobietę rozumiesz. Jak całkowicie skupiłeś się na jej wypowiedzi to samochody i przechodzień wcale Ci nie przeszkadzają. To znaczy że dźwięk samochodów i głos przechodnia zostały wyeliminowane. To właśnie, współpracując z Tobą, umożliwia SPATIAL FILTER 2024. Nie wymaga to od Ciebie wysiłku. Po prostu zwracasz uwagę na dźwięki z interesującego Ciebie kierunku.

Realizacja techniczna:
Pracując na pasmach, do tej pory zawsze słyszałeś korespondenta i QRM-y z tego samego kierunku. Filtr przestrzenny te sygnały rozkłada częstotliwościowo na przestrzeń dźwiękową od lewego do prawego ucha. Taka stereofonia jak na chodniku. Technicznie- pseudostereofonia. Wiadomo że główna moc głosu skupiona jest w dość wąskim zakresie częstotliwości. Stąd nawet gdy na tym samym kanale SSB nadają jednocześnie dwie stacje, na przykład kobieta o wyskim głosie i mężczyzna o niskim głosie, obie rozumiesz bo zwracasz uwagę na tą stację która Ciebie interesuje. Zakłócenia typu nośna, spleter czy wąskopasmowy radar, RTTY, też w innym miejscu usłyszysz. Zakłócenia typu szum czy szerokopasmowe impulsowe filtr przestrzenny, z racji ich charakteru rozkłada na pełną 180 stopni przestrzeń dźwiękową i ułatwia rozróżnienie głosu skupionego w niezbyt szerokim zakresie częstotliwości.
Okazało się że gdy nie ma zakłóceń, odbiór pseudostereofoniczny jest przyjemny. I ciągle gotów do odparcia ataku QRM-ów :)

Obsługa:
Wtyczkę filtra należy włożyć do gniazda słuchawkowego lub głośnikowego transceivera, odbiornika, komputera lub smartfona. Do gniazdek wyjściowych filtra włączyć słuchawki stereofoniczne i/lub stereofoniczne kolumienki głośnikowe 8 Ohm o mocy nie mniejszej niż 0.5W.
Przewody zasilające dołączyć do zasilacza 9-14V (ok.1A). Przewód plusowy jest zaznaczony czerwonym kolorem. Filtr zabezpieczony jest przed odwrotnym włączeniem zasilania. Zasilanie można pobrać np. z zasilacza transceivera.

Gdy oba przełączniki SPATIAL FILTER 2024 są w pozycji prawej, na wyjściach głośników i słuchawek otrzymujemy sygnał jak z np. z transceivera.
Jeśli górny przełącznik przełączymy w lewo, wówczas włączony jest filtr przestrzenny odpowiadający ściśle filtrowi model 2023.
Dodatkowe skierowanie dolnego przełącznika w lewo, spowoduje pracę filtru przestrzennego z silnie wyciętymi częstotliwościami powyżej 1.4 kHz z zachowaną pełną szerokościa przestrzeni dźwiękowej (!).
Jeśli górny przełącznik skierowany jest w prawo a dolny w lewo, filtr obcina dolne i górne częstotliwości.


Na modelu SPATIAL FILTER 2024 temat filtru przestrzennego zakańczam. Ten model jest wynikiem dwuch lat zbierania doświadczeń, wysłuchiwania uwag użytkowników wcześniejszych modeli, przemyśleń, pomysłów, prób i realizacji. Spełnia wszystkie oczekiwania z zapasem.

Gwarancja 1 rok
Pomysł i produkcja:
Piotr Krzyżanowski SP3ABG
tel. 731 773 363
sp3abg@gmail.com
www.sp3abg.taog.pl

www.qrz.com/db/SP3ABG

Dźwiękowa prezentacja działania. Słuchaj przez słuchawki stereofoniczne od komputera lub smartfona:

W listopadzie 2022 wynalazłem Filtr Przestrzenny. Działa na zasadzie pseudostereofonii a Twój słuch jest przecież stereofoniczny :). Sporo osób już go używa. Pomaga w odbiorze. Szczególnie w obecności zakłóceń i szumów. Zapewnia współpracę z odbiornikami, transceiverami, komputerami i smartfonami.

PRZYJEMNOŚCI ŻYCZĘ :)

Nie jest najlepsza ale za to najpiękniejsza jest. Obejmuje 100 lat elektroniki. Radiostacja CW/AM (RX również SSB), 80+60+40m, 30mW, 2uV, jednotranzystorowa, zasilanie wewnętrzne- bateryjka 9V. Nadajnik kwarcowy. Odbiornik reakcyjny LC 3.0 MHz-7.7 MHz a po przełączeniu (pozycja "X")- reakcyjny kwarcowy (mój wynalazek :). Cała radiostacja to mój wakacyjny pomysł. Moje łączności na niej na CW 7MHz to lokalna na fali przyziemnej na dystansie 2km oraz przez fale odbite - 650km. :)

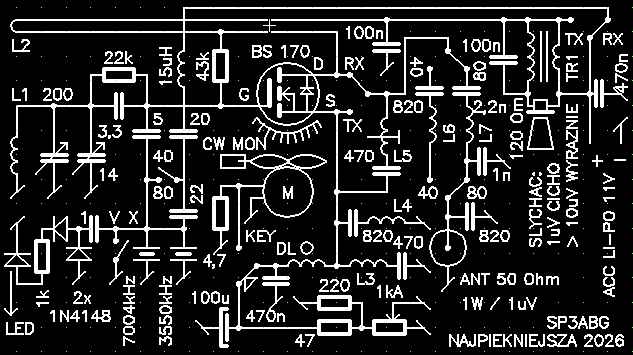

Ten jednotranzystorowy transceiver należy traktować raczej jako dzieło sztuki elektronicznej (w odróżnieniu od np. sztuki rzeźbiarskiej czy malarskiej) niż sprzęt użytkowy. Jednak w październiku 2024 roku znalazłem dla niej fajne zastosowanie krótkofalarskie. Postanowiłem na Najpiękniejszej wystartować w zawodach SP QRP które odbywają się co roku we wrześniu. Niestety, brak rezonatorów kwarcowych na zakres CW pasma 80m. Stąd wynikła konieczność przeróbek. Poniżej przedstawiam aktualny schemat Najpiękniejszej. Łącznie z udoskonaloną słuchawką którą wyposażyłem w akustyczną antenę kierunkową. W paśmie 80m uzyskałem moc TX 20mW. Jak zajmę w zawodach dumne ostatnie miejsce, będę szczęśliwy :)
